磷酸鐵鋰電池簡介

　　磷酸鐵鋰電池，是指用磷酸鐵鋰作為正極材料的鋰離子電池。鋰離子電池的正極材料主要有鈷酸鋰、錳酸鋰、鎳酸鋰、三元材料、磷酸鐵鋰等。其中鈷酸鋰是目前絕大多數鋰離子電池使用的正極材料。

　　磷酸鐵鋰電池結構與工作原理

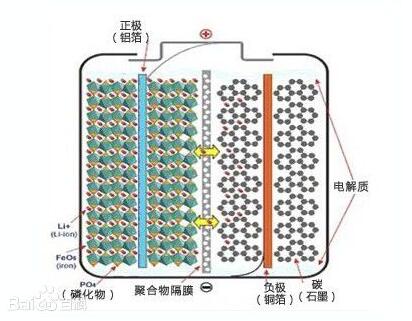

　　LiFePO4電池的內部結構如圖1所示。左邊是橄欖石結構的LiFePO4作為電池的正極，由鋁箔與電池正極連接，中間是聚合物的隔膜，它把正極與負極隔開，但鋰離子Li+可以通過而電子e-不能通過，右邊是由碳（石墨）組成的電池負極，由銅箔與電池的負極連接。電池的上下端之間是電池的電解質，電池由金屬外殼密閉封裝。

　　一文看懂磷酸鐵鋰電池組裝過程

　　LiFePO4電池在充電時，正極中的鋰離子Li+通過聚合物隔膜向負極遷移；在放電過程中，負極中的鋰離子Li+通過隔膜向正極遷移。鋰離子電池就是因鋰離子在充放電時來回遷移而命名的。

　　磷酸鐵鋰電池的特點

　　高效率輸出：標準放電為2～5C、連續高電流放電可達10C，瞬間脈沖放電（10S）可達20C；

　　高溫時性能良好：外部溫度65℃時內部溫度則高達95℃，電池放電結束時溫度可達160℃，電池的結構安全、完好；

　　即使電池內部或外部受到傷害，電池不燃燒、不爆炸、安全性最好；

　　極好的循環壽命，經500次循環，其放電容量仍大于95%；

　　過放電到零伏也無損壞；

　　可快速充電；

　　低成本；

　　無記憶效應：可充電池在經常處于充滿不放完的條件下工作，容量會迅速低于額定容量值，這種現象叫做記憶效應。鎳氫、鎳鎘電池存在記憶性，而磷酸鐵鋰電池?zé)o此現象，電池?zé)o論處于什么狀態，可隨充隨用，無須先放完再充電。

　　體積小、重量輕，同等規格容量的磷酸鐵鋰電池的體積是鉛酸電池體積的1/3，重量是鉛酸電池的1/3。

　　對環境無污染，該電池不含任何重金屬與稀有金屬（鎳氫電池需稀有金屬），無毒（SGS認證通過），無污染，符合歐洲ROHS規定，為絕對的綠色環保電池。鉛酸電池中卻存在著大量的鉛，在廢棄后若處理不當，仍將對環境形成二次污染，而磷酸鐵鋰材料無論在生產及使用過程中，均無污染。

　　磷酸鐵鋰電池組裝過程

　　關于如何手工焊接軟包電池組，演示當中采用的是A123軟包鐵鋰，20AH單體電芯。

　　1、選用合適的電芯，電芯類型，電壓，內阻需要匹配，組裝前請對電芯做好均衡。

　　剪切電極并打孔。

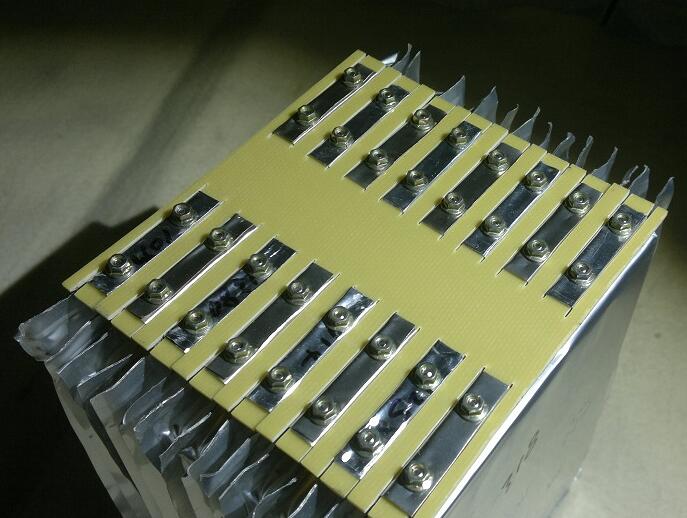

　　2、依據孔計算好距離，裁制絕緣板。

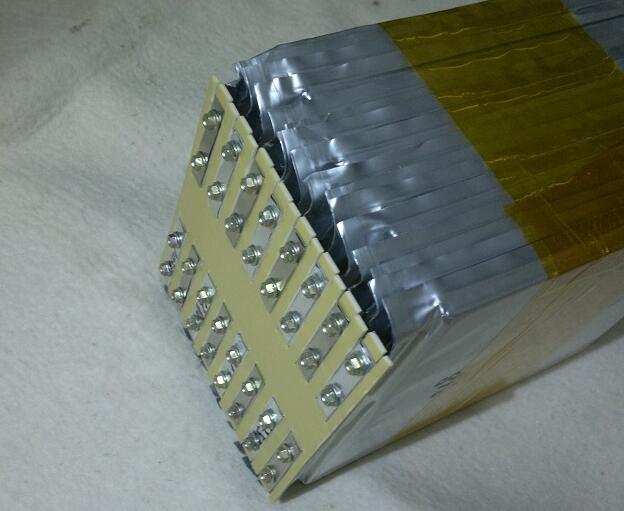

　　3、上好螺絲，請使用法蘭螺母，防止螺帽脫落，上好螺絲連接好，就可以固定住電池組了。

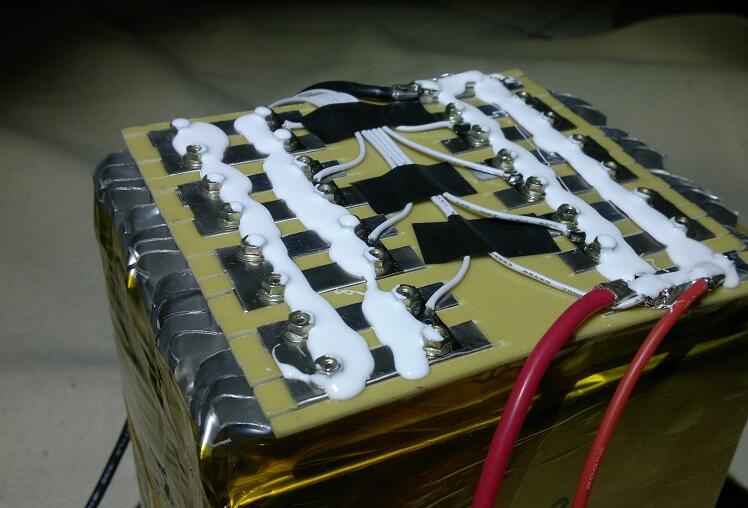

　　4、連接并焊線，連接電壓采集線（均衡線）的時候，不要外接保護板，避免保護板意外燒壞。

　　5、絕緣硅膠再次固定，這種硅膠時間長了會固化。。。

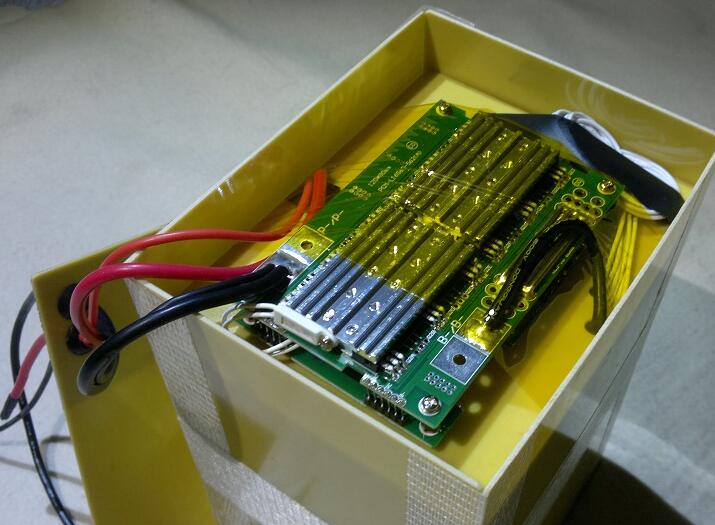

　　6、安放保護板，如果之前忘記做電芯的均衡，這是電池組裝前的最后機會了，可以通過均衡線做均衡。

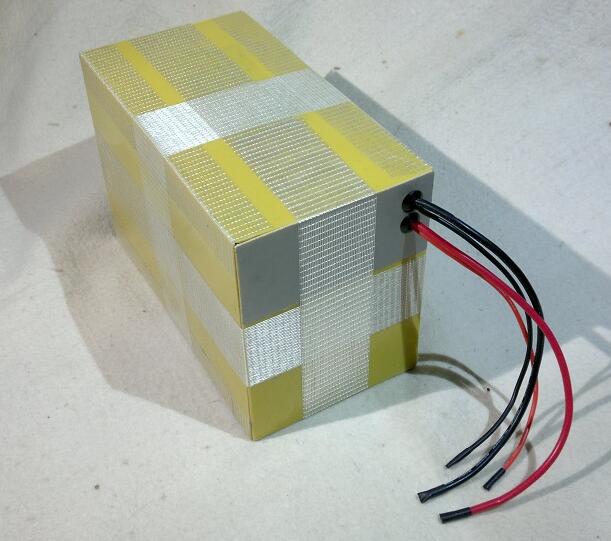

　　7、再用絕緣板來固定整個電池組，用尼龍膠帶封裝，尼龍膠帶比較耐力，請注意我們一直不使用鋼鐵材質的外殼，鋼鐵材質的外殼固然美觀堅固，但是電芯結合度很難保障，一些外殼未處理好很可能會劃傷電芯造成漏液，甚至因絕緣不好引起事故。

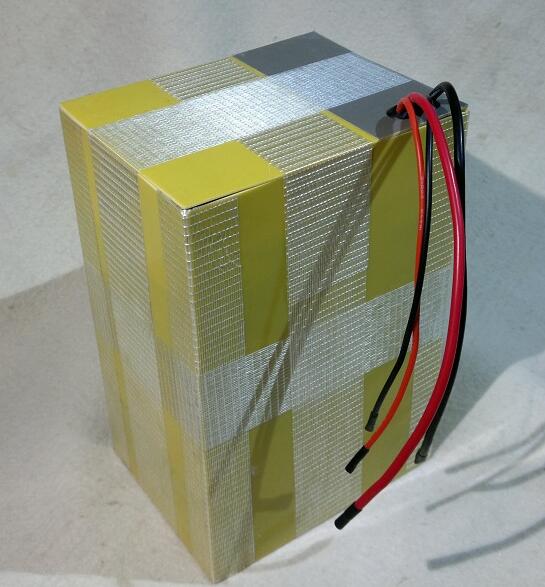

　　8、再整體封裝電芯，請務必固定好電芯和保護板，我們的電芯實測1米高度摔下仍然保證正常工作。

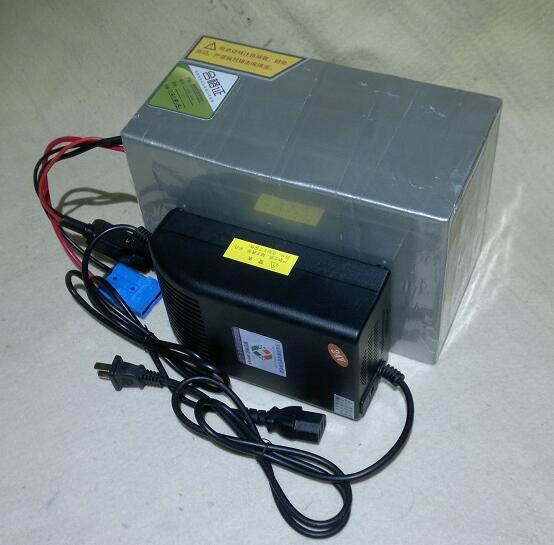

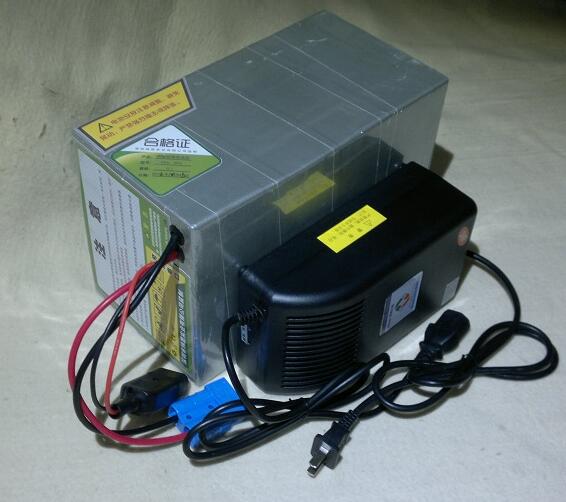

　　9、最后的封裝完成，輸出輸入均采用硅膠線。整體因?yàn)槭氰F鋰電芯，48V20AH的電池組，電池組單重9公斤，重量是同等酸體電池的一半。

　　10、教程完成，電池完成后我們做了檢測，可以滿足我們的要求。
